风幕通风柜与通风罩的特点与工作原理

221风幕通风柜的特点
(1)工作时，通风柜补风从补风管道，经散流罩均匀进人柜体，携带着实验产生的有毒有害气体一起进人通风柜排风槽，通过排风管道排出，柜内排风口风速为2.4-2.6m/s;
(2)风幕隔绝通风柜内外气体交换，即阻止室内空气补入通风柜又防止通风系柜内有毒有害气体溢出。
(3)采用VAV( Variable Air Volumeystem)变风量控制系统，每台通风设备可单独控制，不影响其他设备的使用，任何一个可以首先开启，也可以最后关闭系统。
(4)风机的排风量随通风设备开启数的增加而增加，减少而减少。
(5)风幕报警系统:风幕无风时可实现就地和远程报警，风幕风速为1.3-1.5m/s
(6)采用VAV变风量控制系统，无论单台或多台通风设备工作时，能够精确控制风机(转速)排风量与设备总排风量需求相同步，平滑调节。保证同一套系统内的通风设备风量均衡，通风柜柜体内产生负压，室外风自然补入。

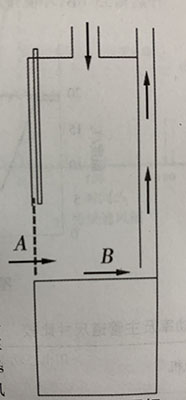

(7)A点与B点风速配合，经过多次试验测试:
风幕通风柜与通风罩的特点与工作原理(图1)
①当A点风幕风速在1.3～1.5m/s时，B点风速在2.4～2.6ms时，无泄漏、无面风速;
②当A点风幕风速不变时，B点排风口风速低于2m/s，泄漏率随风速降低而增加;
③当A点风幕风速不变时，B点风速超过3.5m/s时，视窗的面风速随风速增加而增加;
④为保证泄漏率小于0.05x10-6和面风速为零，选用了可关断文丘里定风量阀，保证了泄漏率符合要求，同时又消除了面风速。
2.2.2风幕通风罩工作原理
(1)风幕隔绝排风罩内外气体交换，即阻止室内空气补入排风罩又防止排风罩区域内有毒有害气体溢出;
(2)风幕可以根据实验需求进行调速控制;
(3)排风罩补风从进风口均匀进入风幕区域，携带实验产生的有毒有害气体一起进入，经顶端的排风口排出室外;
(4)改造后风幕式排风罩风量比排风罩风量减少80％
2.2.3文丘里定风量阀工作原理
常规文丘里阀最小风量为200m3/h，不能关断。文丘里阀是定风量阀，为ABS+PBT材质，具有良好的防腐性可以抵御实验室腐蚀性气体腐蚀。另外还増加了关断功能，方便使用文丘里阀在150～750Pa范围内自动调节，压力无关型，保证阀体的气密性。
2.2.4风幕通风柜免调试系统工作原理
风幕通风柜由于风幕可以隔绝通风柜内外气体交换，即防止通风柜内有毒有害气体溢出，又阻止室内的空气流入通风柜。通过各种试验测试:当风幕式通风柜视窗开启最大时，通风柜的排风量保证300mh，就能确保通风柜的泄漏率小于0.05x10-6。
而在视窗高度变小时，通风柜则会更安全。因此无论视窗如何变化，风幕式通风柜只要保证300m3/h的风量都是安全的。为了控制系统简单、准确，可以设定风幕式通风柜的风量为3003/h。
在此基础上，配上一台可关断文丘里定风量阀(3003/h)，通风柜只能有两种状态，停用和3003/h的排风量，因此可实现整个排风系统的免调试。
